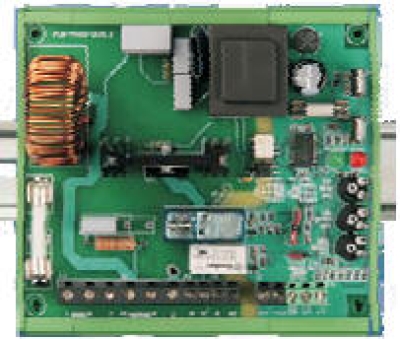

MVS-6

Zur automatischen, stufenlosen Drehzahlregelung von spannungsregelbaren Motoren (230 V, 50 Hz) an Ventilatoren und Pumpen mittels eines 0 - 10 V oder 0 - 20 mA-Signales.

Inbetriebnahme

Verdrahtung entsprechend dem beiliegenden Schaltbild.
Ein Transmitter (gehört nicht zum Lieferumfang - siehe Gruppe 2 / 5) mit einem Ausgangssignal von 0 - 10 V, oder 0 - 20 mA liefert das nötige Signal. Auswahl am Jumper 16.
Über das Potentiometer 21 wird die Minimaldrehzahl (60...160 V), über 22 die maximale Drehzahl (150...230 VAC) eingestellt. Mit Poti 20 kann festgelegt werden, ob der Ventilator bei einem Signal zwischen 0...4 V oder 10 - 6 V abschaltet (abhängig von Schalter 16). Der Schalter 18 legt fest ob ein "Hartstart" (max. Drehzahl für 8 - 10 s) oder ein Normalstart erfolgen soll.

Montage:
