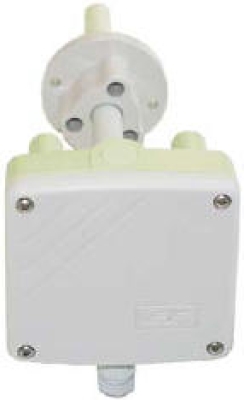

EE-65 K
Anwendung:
Zur Verarbeitung der Luftgeschwindigkeit in ein stetiges Spannungssignal von 0 - 10 V oder ein Stromsignal von 4 - 20 mA. In der Klima- und Reinraumtechnik, der Umwelt- und Verfahrenstechnik, sowie der Heizungstechnik.
Inbetriebnahme:
Der Sensor beruht auf dem Heißfilmanemometerprinzip. Alle für die Auswertung und Linearisierung notwendigen Bauteile sind im Gehäuse integriert. Als Ausgangssignal steht eine der Strömungsgeschwindigkeit proportionale Spannung von 0 - 10 V oder 4 - 20 mA zur Verfügung. Der gewünschte Meßbereich kann durch Umstecken eines Jumpers gewählt werden.
Montage:
Direkt an den Kanal mit der Pg-Verschraubung nach unten, oder mittels Montageflansches die Vorteile von nur einer Bohrung im Kanal, stufenlos verstellbarer Eintauchtiefe und damit einfacher und kostengünstiger Montage nützen.
Datenblatt:
Technische Daten
| Versorgungsspannung | 24 VAC ± 20%, max. 200 mA 24 VDC + 20 % - 10 %, max. 150 mA |
| Lineares Ausgangssignal | 0 - 10 V, > 10 K oder über Jumper 4 - 20 mA, < 500 |
| Ansprechzeit | 4 oder 0,2 sec. über Jumper wählbar |
| Umgebungstemperatur Elektronik | - 10 / + 50 °C |
| Umgebungstemperatur Fühler | - 25 / + 50 °C |
| Gehäuse | ABS |
| Schutzart | IP 65 |
| Richtungsabhängigkeit | <3% bei Verdrehung um <10° |
| Temperaturkompensation | mittels Mikroprozessors |
