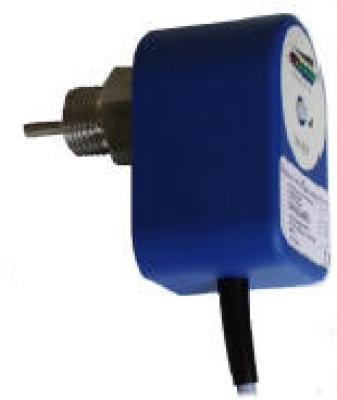

SN450/1 GA-3M

Zur Strömungsüberwachung oder -regelung von flüssigen Medien, wie Wasser und Öl in der Kälte-, Lüfungs- und Klimatechnik sowie im Apparatebau.

Inbetriebnahme

Der elektrische Anschluss erfolgt an einem Universalstecker M12. Die Spannungsversorgung L+ wird an 1 (BN), L - an 3 (BU) angeschlossen. An 4 (BK) liegt das Ausgangssignal         4 - 20 mA an. Durch Rechtsdrehen des Potentiometers mit dem beiliegenden Schraubendreher kann der Messbereichsendwert verändert werden. Kleinster Wert ist 150 cm/s.
LED rot = 4 mA
1. LED grün = >4 mA
2. LED grün = >8 mA
3. LED grün = >12 mA
4. LED grün = >16 mA
5. LED grün = 20 mA
Die Einstellung sollte erst nach Stabilisierung von Strömungsgeschwindigkeit und Mediumtemperatur erfolgen.

Montage:

Einbau mittels Maulschlüssels lageunabhängig, wobei darauf zu achten ist, dass der Sensor vollständig vom Medium umspült wird. Luftblasen und Ablagerungen können die Funktion beeinflussen. Vor und nach Ventilen, Absperrhähnen usw. ist eine Beruhigungsstrecke von 5 x D einzuhalten. Dies gilt ebenso in der Nähe von Bögen und Querschnittsveränderungen

Datenblatt:

Technische Daten

Spannungsversorgung	24 VDC  ± 10%
Ausgang	4 - 20 mA, max. 500 Ohm
Linearitätsabweichung	< 10 % v. E.
Mediumtemperatur	-20 / +70°C
Umgebungstemperatur	-20 / +70°C
Gehäuse	PA
Sensor	Edelstahl, 1.4571
Schutzart	Sensor: IP 67
max. Druck	100 bar
Erfassungsbereich	Wasser: 5....300 cm/s
Einstellzeit	5....15s
