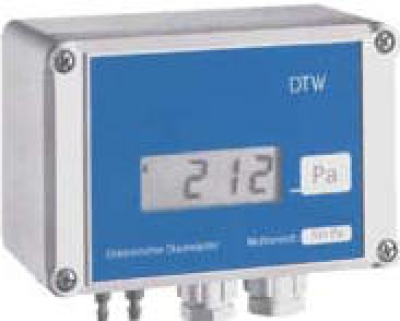

DTW-1/24

Zur Anzeige des Verschmutzungsgrades von Luftfiltern und zur Verarbeitung von Druck, Unter- oder Differenzdruck in ein stetiges Spannungssignal 0 - 10 V mit gleichzeitiger LCD-Anzeige. Zusätzlich steht ein Relaisausgang als Grenzwertgeber zur Verfügung.
Als Ersatz für Schrägrohrmanometer in der Klima- und Reinraumtechnik, in der Umwelt- und Verfahrenstechnik einsetzbar. Kein Verdunsten der Flüssigkeit, weniger Wartungsaufwand. Geeignet für alle gasförmigen, nicht aggressiven Medien.

Inbetriebnahme:

Das Ausgangssignal ist proportional zum anliegenden Druck. Der Druckbereich ist werkseitig eingestellt. Höheren Druck an + anschließen, niedrigeren Druck an -. Der nicht benötigte Anschluss bleibt offen. Der Elektroanschluss erfolgt an Klemmblock ST3. Auf richtige Spannung achten! Das Ausgangssignal liegt am Klemmblock ST2, der Relaisausgang an ST4 an. Nach Luftregelklappen oder vor und nach Staublenden ist ein Mindestabstand von 2 x Rohr-/Kanaldurchmesser einzuhalten, um durch Turbulenzen mögliche Fehlmessungen zu verhindern.Dies gilt ebenfalls in der Nähe von Bögen und Querschnittsveränderungen.

Montage:

Vorzugsweise mit den Druckanschlüssen nach unten. Dies ist auch die Eichlage

Datenblatt:

Technische Daten
