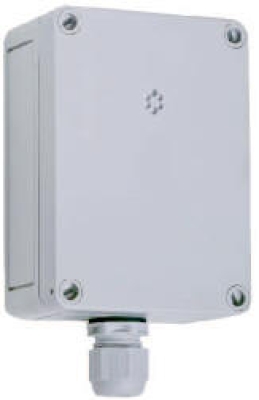

C4H10-ADT23-3400-W

Zur Überwachung der Umgebungsluft auf Methan-/Butan konzentration (Erdgas). Die Normsignalausgänge ermöglichen einfache Verbindung zu verschiedenen Anzeigegeräten und Reglern.

Inbetriebnahme:

Eine elektrochemische Messzelle auf Basis der Wärmetönung mit entsprechender Auswerteelektronik wandelt die CH₄ -oder C₄H₁₀ Konzentration in ein proportionales Ausgangssignal von (0)4 - 20 mA oder (0) - 10 VDC um. Sensor und Platine sind steckbar ausgeführt, wodurch sie im Bedarfsfall schnell und einfach gewechselt werden können. Nach Anschluss der Versorgungsspannung benötigt das Gerät mindestens 4 Stunden Einlaufzeit. Es dürfen nur abgeschirmte Leitungen verwendet werden. Der Schirm ist am Transmitter und Auswertegerät anzulegen. Ein elektrochemischer Prozess führt zu Empfindlichkeitsverlust. Deshalb ist eine Kalibrierung in regelmäßigen Abständen nötig.

Montage:

Wandmontage in einer Höhe von 1 bis 1,8 m, vibrationsarm und temperaturstabil. Max. Leitungslänge bei 0 - 10 V: 200 m, bei 4 - 20 mA: 500 m.

Datenblatt:

Technische Daten
