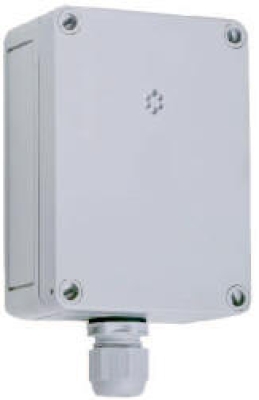

NO-025-W-R
Anwendung:
Zur Überwachung der Umgebungsluft auf Stickstoffkonzentration in Tiefgaragen, Kfz-Werkstätten, Tunnel, Motorprüfstände, Schutzräume oder Ladezonen. Die Normsignalausgänge ermöglichen einfache Verbindung zu verschiedenen Anzeigegeräten und Reglern.
Inbetriebnahme:
Eine elektrochemische Messzelle auf Basis der Diffusion mit entsprechender Auswerteelektronik wandelt die StickstoffKonzentration in ein proportionales Ausgangssignal von (0)4 - 20 mA oder (0) - 10 VDC um. Sensor und Platine sind steckbar ausgeführt, wodurch sie im Bedarfsfall schnell und einfach gewechselt werden können. Nach Anschluss der Versorgungsspannung benötigt das Gerät mindestens 4 Stunden Einlaufzeit. Ein elektrochemischer Prozess führt zu Empfindlichkeitsverlust. Deshalb ist eine Kalibrierung in regelmäßigen Abständen nötig.
Montage:
Wandmontage in der Höhe von 1 bis 1,5 m, vibrationsarm und temperaturstabil. Max. Leitungslänge bei 0 - 10 V:ca. 200 m, bei 4 - 20 mA: ca. 500 m
Datenblatt:
Technische Daten
| Messgas | Stickstoff-Monoxid NO |
| Messbereich | 0...25 ppm |
| Messprinzip | Halbleiter |
| Langzeitdrift | < 2% v. Messwert / Monat |
| Lebensdauer | > 2 Jahre / normale Umweltbedingungen |
| Versorgung | 18 - 28 VAC/DC |
| Leistungsaufnahme | 22 mA |
| Ausgänge | 4 - 20 mA, Bürde <= 500 Ohm 0 - 10 V, Bürde <= 50 k Ohm |
| Gehäuse | PC |
| Maße | 94 x 130 x 57 mm |
| Umgebunstemperatur | - 10 / + 45 °C |
| Schutzart | IP 65 |
| Messwerteinstellzeit | T90 < 60 s |
