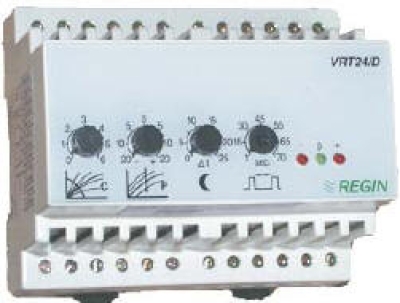

VRT24/D
Anwendung:
Dieser Regler dient hauptsächlich außentemperaturgesteuerten Regelung von Heizungsanlagen, wie Radiatorheizungen u.ä. Es wird die Vorlauftemperatur, abhängig von der Außentemperatur geregelt. Zusätzlich kann ein Raumtemperatur- und Anlegefühler angeschlossen werden.
Inbetriebnahme:
Siehe dem Gerät beiliegende ausführliche Installationsanweisung.
Montage:
Normschiene für Hutschienenmontage.
Datenblatt:
Technische Daten
| Versorgungsspannung | 240 VAC ± 15 %, 50 - 60 Hz |
| Leistungsaufnahme | max. 5 VA |
| Eingänge | 3 Fühlereingänge: Vorlauf - (Kl. 1 - 2), Außen - (Kl. 3 - 4) und Raumfühler (Kl. 5 - 6 - 7) |
| Nachtabsenkung | auf Klemmen 8 - 9 einen potenzialfreien Kontakt legen geschlossen - Normaltemperatur, offen - abgesenkte Temperatur 3...5° abgesenkte Wassertemperatur ergeben ca. 1° abgesenkte Raumtemperatur |
| Ausgänge | 2 potenzialfreie Relaisausgänge, 3 A, 250 VAC, Kl. 17: Ausgang abnehmende Temperaturanforderung Kl. 18: Eingang Kl. 19: Eingang Kl. 20: Ausgang zunehmende Temperaturanforderung |
| Gehäuse | B x H x T....101 x 85 x 74 mm |
| Schutzart | IP 20 |
| Umgebungstemperatur | 0 / +50°C |
| Einstellungen: | |
| Steilheit -C- | abhängig von der Isolierung des Gebäudes ist dieser Wert durch Versuch zu optimieren. Schlechte Werte benötigen eine höhere Einstellung. Empfohlen wird ein Anfangswert von 3. Alle Heizkörperventile voll aufdrehen. Wenn die Raumtemperatur bei einer Außentemperatur zwischen + 20 und 0 °C zu hoch oder zu niedrig erscheint, Parameter -P- verstellen. Wenn die Raumtemperatur bei einer Außentemperatur zwischen 0 und - 20°C zu hoch oder zu niedrig erscheint, Steilheit -C- verstellen. Immer 24 h zum Anpassen an Neujustage abwarten. |
| Sollwertanhebung -P- | Parallelverschiebung in der Heizkurve. Empfohlen wird ein Anfangswert von 0. |
| Pulsintervall | Die Einstellung hängt von der Geschwindigkeit des Antriebs ab. Empfohlen wird ein Anfangswert von 70 s. |
