Anwendung:

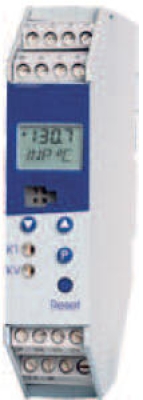

Zur Begrenzung von Temperaturen flüssiger oder gasförmiger Medien. Durch die kompakte Bauweise, die einfache Befestigung auf einer 35 mm Hutschiene und die Anschluß- möglichkeit von Pt100-und Pt1000-Fühlern, Thermoelementen und Normsignalen ist ein Einsatz neben der Kälte- und Klimatechnik auch in anderen Industrien möglich.
Inbetriebnahme:
Spannungsversorgung an L1 - N anklemmen. Die zugelassenen Fühler werden an die lemmen 1 - 2 und 3 gelegt. Zur Differenzmessung 1 - 2 und 2 - 3. Ein Binärausgang(4,5V/20mA) kann vor Erreichen des Grenzwertes ein Voralarmsignal ausgeben, welcher über LED K2 angezeigt wird. Fühlerbruch und -kurzschluß einwandfrei erkannt . 9 - 10 sind die Arbeitskontakte, 9 - 12 sind die Signalkontakte bei Überschreiten der eingestellten Temperatur.
Montage:
Auf Hutschiene im Schaltschrank.
Datenblatt:
Technische Daten
| Kontakte | Relais als einpoliger, potentionalfreier Umschalter |
| Versorgungsspannung | 230 / 115 VAC± 10%, 48/63 Hz |
| Stromaufnahme | max. 5 VA |
| Schaltleistung max | 3 A, 24 - 250 VAC |
| Sensor | Pt100, Pt1000 2-Leiter |
| Genauigkeit | ± 0,1 % vom Bereich |
| Hysterese | |
| Temperaturkoeffizient | < 0,005 % / K Abweichung von 23 °C |
| Nullpunktkorrektur | |
| Anzeige | 2 x LED signalisiert Relais angezogen |
| Gehäuse | Polyamid |
| Schutzart nach DIN 40050 | IP 20 |
| Umgebungstemperatur | 0 / +55 °C |
