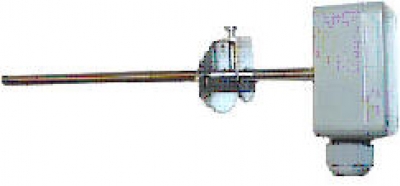

TSK-I-050-200
Anwendung:
Zur Verarbeitung von Temperaturwerten in Normsignale. Stromsignale wie 4-20 mA und Spannungssignale wie 0-10 V stehen wahlweise zur Verfügung.
Inbetriebnahme:
Die Spannungsversorgung entsprechend der gewählten Version anschließen. Davon abhängig ist auch, welche Klemmen als Signalausgänge zur Verfügung stehen.
Montage:
Gehäuse waagrecht oder senkrecht direkt oder mit dem Befestigungsflansch an den Kanal, bzw. mit dem als Zubehör lieferbaren Tauchrohr in Muffe ½ " schrauben.
Datenblatt:
Technische Daten
| TSK-I / TTS-I | TSK-U / TTS-U | |
| Versorgungsspannung | 18...30 VDC für RL < 500 W | 24 VAC ± 10 %, 15 - 36 VDC |
| Stromaufnahme | 8 mA | 20 mA |
| Arbeitsbereich | siehe Typenübersicht | ±siehe Typenübersicht |
| Genauigkeit | ± 0,3 °C bei 0° = DIN Kl. B | ± 0,3 °C bei 0° = DIN Kl. B |
| Ausgang | siehe Typenübersicht | siehe Typenübersicht |
| Gehäuse | ABS weiß | ABS weiß |
| max. Temperatur Fühler | 4 - 20 mA | 0 - 10 VDC |
| Umgebungstemperatur | 0 / +50 °C | 0 / +50 °C |
| Schutzart | IP 65 am Gehäuse | IP 65 am Gehäuse |
| max. Bürde | >3000 , 4..20mA: R <(U [V] - 12)/0,002 A | < 1 mA |
