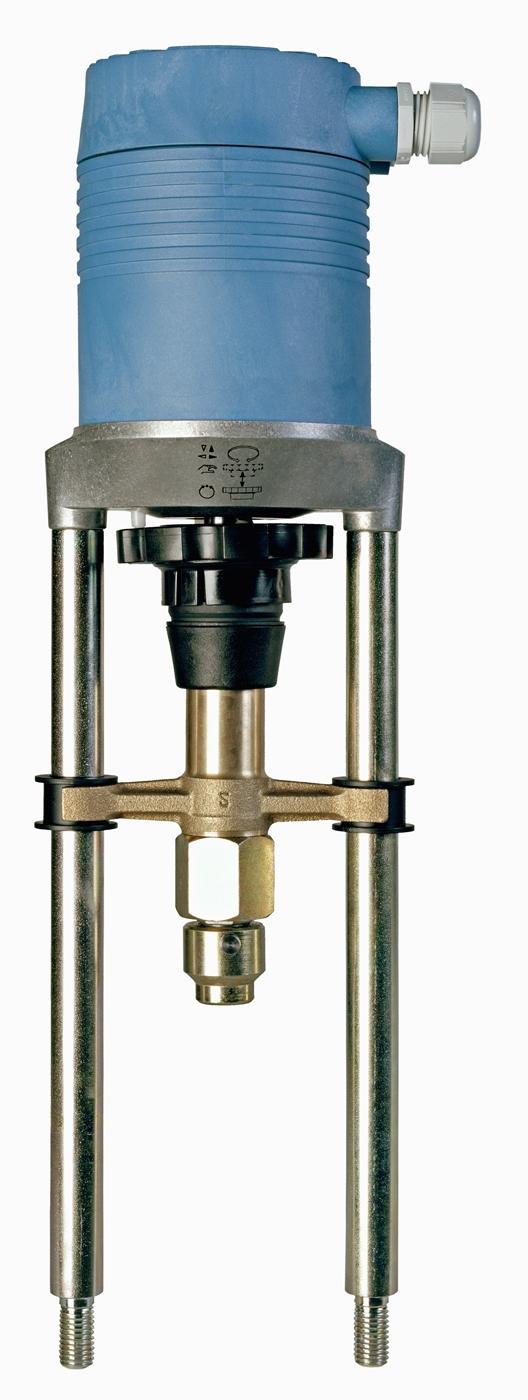

MC1000/24
Anwendung:
Motor-Zwei- und Dreiwegeventil für Einzelraum- bzw. Zonenregelung, in Heizungs- und Klimaanlagen zur Regelung des Warm- und Kaltwasserdurchflusses von 0....110°C. Die Ventile haben Außengewinde.
Datenblatt:
Technische Daten Ventil:
| Ventilkörper | Messing |
| Kegel | Messing |
| Spindel | Niro 1.4305 |
| Spindeldichtung | EPDM |
| Leckrate | < 0,02% vom KVS-Wert |
| Max. Druck | PN 16 |
| Mediumtemperatur | 0/ +120°C |
| Kennlinie | gleichprozentig A--->B, B--->AB linear |
| Hub | 6,5mm |
| Medium | Wasser, Wasser-Glykol |
Technische Daten Stellantrieb:
| MC15/24 | MC15/230 | |
| Versorgungsspannung | 24 VAC/DC | 230 VAC |
| Ansteuerung | 3-Punkt, 0(2) - 10V | 3-Punkt |
| Stellzeit | 20 s/mm | 20s/mm |
| Stellkraft | 0,15 kN | 0,15 kN |
| Leistungsaufnahme | 2,5 VA | 5,5 VA |
| Schutzart | IP 40 | IP 40 |
| Stellgeräusch | typ <25dB(A) | typ <25dB(A) |
