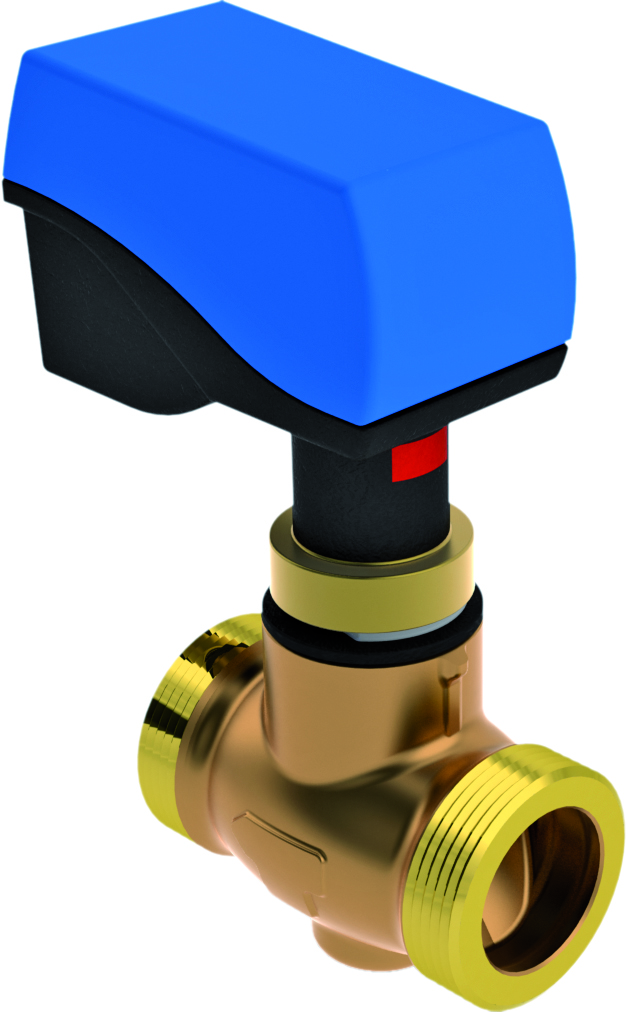

216MZ-20
Anwendung:
Motor-Zwei- und Dreiwegeventil für Einzelraum- bzw. Zonenregelung, in Heizungsund Klimaanlagen zur Regelung des Warm- und Kaltwasserdruchflusses von 0 ...120 °C. Die Ventile haben Außengewinde.
Datenblatt:
Technische Daten Ventil:
| Ventilkörper | Messing |
| Kegel | Messing |
| Spindel | Niro 1.4305 |
| Spindeldichtung | EPDM |
| Leckrate | <0,02% vom KVS-Wert |
| Max. Druck | PN 16 |
| Mediumstemperatur | 0/ +120°C |
| Kennlinie | gleichprozentig A→B, B→AB linear |
| Hub | 6,5 mm |
| Medium | Wasser, Wasser-Glykol |
Technische Daten Stellantrieb:
| Typ | Versorgungsspannung | Ansteuerung | Stellzeit | Stellkraft | Leistungsaufnahme |
| MC15/24 | 24 VAC/DC | 3-Punkt, 0(2) - 10 V | 20s/mm | 0,15 kN | 2,5 VA |
| MC15/230 | 230 VAC | 3-Punkt | 20s/mm | 0,15 kN | 5,5 VA |
