Anwendung:
Zur bedarfsorientierten und energiesparenden Regelung von RLT-Anlagen in Räumen mit zeitlich und zahlenmäßig variierender Belegung, z.B. Hörsäle, Restaurants, Kinos, Schulen, Sporthallen, Theater. Zur Ansteuerung von Lüftungsklappen, Drehzahlreglern oder Frequenzumrichtern.
Ein Mikroprozessor erfasst die CO2 -Konzentration als Funktion der Energieabsorption einer Infrarotstrahlung und wertet diese aus (NDIR-Verfahren). Ein patentiertes Autokalibrationsverfahren kompensiert Alterungseffekte und sorgt somit für eine erhöhte Langzeitstabilität.

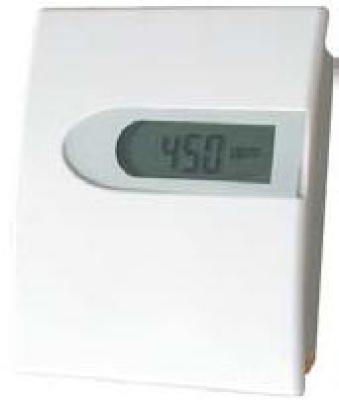

Der Transmitter verfügt über einen integrierten Temperatursensor, für dessen Auswertung ein zweiter Analogausgang zur Verfügung steht.
Die Feuchtemessung ist als Steckmodul ausgelegt und kann somit jederzeit nachgerüstet werden.
Montage:
Wandmontage in einer Höhe von 1,5 bis 2 m.
Datenblatt:
Technische Daten:
| Messgas | Kohlendioxid |
| Messbereich | 0 -2.000 ppm |
| Messprinzip | Non-Dispersitive Infrarot Diffussion (NDIR) |
| Genauigkeit bei 20°C | < ± (50ppm + 2 % v.Mw.) |
| Ansprechzeit | < 90 s |
| Temperaturabhängigkeit | typ. 5 ppm / °C |
| Langzeitstabilität | typ. 20 ppm / a |
| Messrate | ca. 0,5 min |
| Temperaturmessung | Standard: 0 - 50 °C |
| Genauigkeit bei 20°C | ± 0,3 °C |
| Feuchtemessung | kapazitiv |
| Arbeitsbereich | 10...90 % r.F. |
| Genauigkeit | ± 3% r.F. (30..70 % r.F.), ± 5% r.F. (10..90 % r.F.) |
| Versorgung | 15..35 VDC, 24 VAC ± 20 % |
| Leistungsaufnahme | =< 3 W |
| Ausgänge | 1 Relais + 0-10 V für Temperatur |
| Gehäuse | PC mit LCD Anzeige |
| Schutzart | IP 20 |
| Umgebungstemperatur | -5 / +55 °C |
