Anwendung:

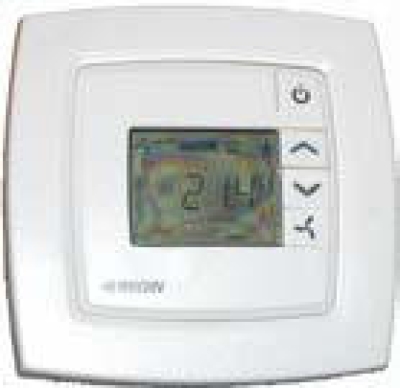

Raumtemperatur-Regler für Heizen und Kühlen sowie Ansteuerung von Fan-Coils mit 3-stufigem Ventilator. PI-Regelung mit internem oder externem Fühler an AI1. 2 Tasten oder Drehknopf zur Sollwertverstellung (± 3 K) , Taste oder Schalter für Ventilatorsteuerung von Hand oder automatisch. Eingang für Präsenzmelder an DI1, Kondensationswächter oder Fensterkontakt an DI2/CI, sowie ein Change-over-Kontakt an UI1 zur Umschaltung zwischen Heizen und Kühlen ist vorhanden. Frostschutzfunktion bei Temperaturen < 8 °C. RC-C: RS485 Schnittstelle zur Anbindung an übergeordnete Systeme via EXOline oder Modbus. Einfache Konfiguration über kostenloses Regio-Tool.
Inbetriebnahme:
Siehe dem Gerät beiliegende ausführliche Installationsanweisung.
Montage:
Auf Putz in einer Höhe von ca. 1,5 m, frei für die Luftkonvektion.
Datenblatt: Installationsanleitung:
Technische Daten
| Versorgungsspannung | 18 - 30 VAC, 50 - 60 Hz |
| Leistungsaufnahme | max. 2,5 VA |
| Sensor | NTC-Sensor ± 0,5 °C Genauigkeit im Bereich +15 / +30 °C |
| Regelbereich | 0 - 50 °C |
| Eingänge | -1 externer Raumfühler (P1000) an Klemme AI1 (30) - 41 -Change-over: PT1000-Fühler an UI1 (31) - 41 oder potenzialfreier Schließerkontakt an UI (31) - C+ (40) -Präsenzmelder an DI1 (32) - C+ (40) -Kondensationswächter an DI2/CI (33) -41 oder potenzialfreier Fensterkontakt an DI2/CI (33) - C+ (40) |
| Ausgänge | -3 x 24 VAC, 0,5A für Ventilatorgeschindigkeit an DO1-, DO2-, DO3-20 -1 x 24 VAC verstärkte Lüftung max. 0,5A an DO4 (22) - 20 -Ventil-Antrieb Heizen 0 - 10 VDC max. 0,5mA an UO1-10-11 -Ventil-Antrieb Kühlen 0 - 10 VDC max. 0,5mA an UO2-10-11 -oder über Dip-Schalter SW5 und SW6 -Ventilantrieb 3-Punkt, max. 2,0 A an UO1-20 (heizen) und UO2-24 (kühlen) |
| Antiblockierfunktion | alle 23 Stunden |
| Gehäuse | B x H x T.....95 x 95 x 31 mm |
| Schutzart | IP 20 |
| Umgebungstemperatur | 0 / +50°C |
| Anzeige | LED rot = Heizen, LED blau = Kühlen, bzw. im Display heat oder cool als Text |
