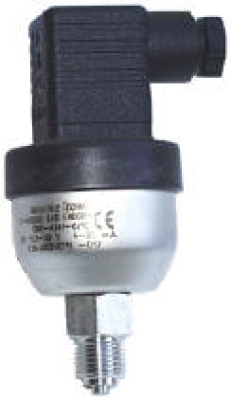

4341-0/30
Anwendung:
Zur Verarbeitung von Druck in ein Stromsignal von 4 - 20 mA oder ein Spannungssignal von 0 - 10 V.
Zur Erfassung von Druck von nicht aggressiven gasförmigen oder flüssigen Medien in der Kälte- und Umwelttechnik, sowie im Anlagenbau.
Inbetriebnahme:
Das Ausgangssignal ist proportional zum anliegenden Druck. Der Druckbereich ist werkseitig eingestellt.
Der Anschluss erfolgt an den Steckern 1 (+) und 2 (-).
Montage:
Durch Einschrauben in ¼ " Muffe nur mittels Maulschlüssels SW 17. Anzugsdrehmoment > 15 und < 100 Nm.
Datenblatt:
Technische Daten
| Der Sensor ist in Dickschichttechnik aufgebaut. | |
| Versorgungsspannung | 11,5 - 30 VDC |
| Spannungsversorgungseinfluss | <0,03%/V |
| Die Spannungsspitzen dürfen überschritten werden. (Nennspannung 24 VDC) | |
| Bürde | (UB - 11,5) / 0,02A |
| Ausgangssignal | 4 - 20 mA |
| Überlast | 2-facher Endwert |
| Mediumstemperatur | - 40 / + 85 °C |
| Umgebungstemperatur | - 40 / + 85 °C |
| Temperaturkoeffizient | < 0,05% / K |
| Hysterese und Wiederholgenauigkeit | < 0,5 % |
| Kennlinie | linear |
| Einstellzeit | < 30 ms |
| Mediumberührende Teile | Edelstahl 1.4571 |
| Schutzart | IP 65 |
| Druckanschluss | G ¼ " oder 7/16 UNF |
| Elektrischer Anschluss | Stecker für 1,5 mm2 |
