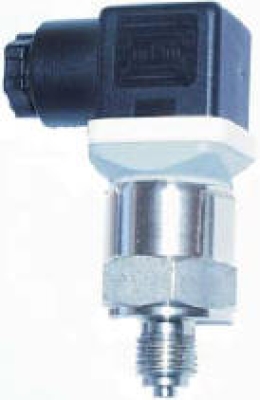

40.1001-0/10
Anwendung:
Zur Verarbeitung von Druck in ein Stromsignal von 4 - 20 mA.
Zur Erfassung von Druck von nicht aggressiven gasförmigen oder flüssigen Medien in der Kälte- und Umwelttechnik, sowie im Anlagenbau.
Inbetriebnahme:
Das Ausgangssignal ist proportional zum anliegenden Druck. Der Druckbereich ist werkseitig eingestellt.
Der Anschluss erfolgt an den Steckern 1 (+) und 2 (-) bei 4 - 20 mA.
Montage:
Durch Einschrauben in ¼ " Muffe nur mittels Maulschlüssels SW 27. Anzugsdrehmoment > 15 und < 100 Nm.
Datenblatt:
Technische Daten
| Der Sensor ist in Dickschicht aufgebaut. | |
| Versorgungsspannung | 11,5 - 30 VDC |
| Spannungsversorgungseinfluss | < 0,02 % / V, Nennspannung 24 VDC |
| Die Spannungsspitzen dürfen überschritten werden. | |
| Bürde | (UB - 11,5) / 0,02 A oder =< 10 k Ohm |
| Bürdeneinfluss | < 0,05 % v. EW |
| Ausgangssignal | 4 - 20 mA |
| Mediumstemperatur | - 30 / +125 °C |
| Umgebungstemperatur | -20 / +125 °C |
| Temperaturkoeffizient | < 0,02% / K, max. 0,04% / K |
| Hysterese | =< 0,2 % v. EW |
| Wiederholgenauigkeit | =< 0,1 % v. EW |
| Kennlinienabweichung | =< 0,5 % v. EW |
| Einstellzeit | =< 3 ms |
| Mediumberührende Teile | Edelstahl 1.4305 |
| Schutzart | IP 65 |
| Druckanschluss | G ¼" |
| Elektrischer Anschluss | Stecker für 1,5 mm² |
| Druckbereich | 0 / 10 bar |
